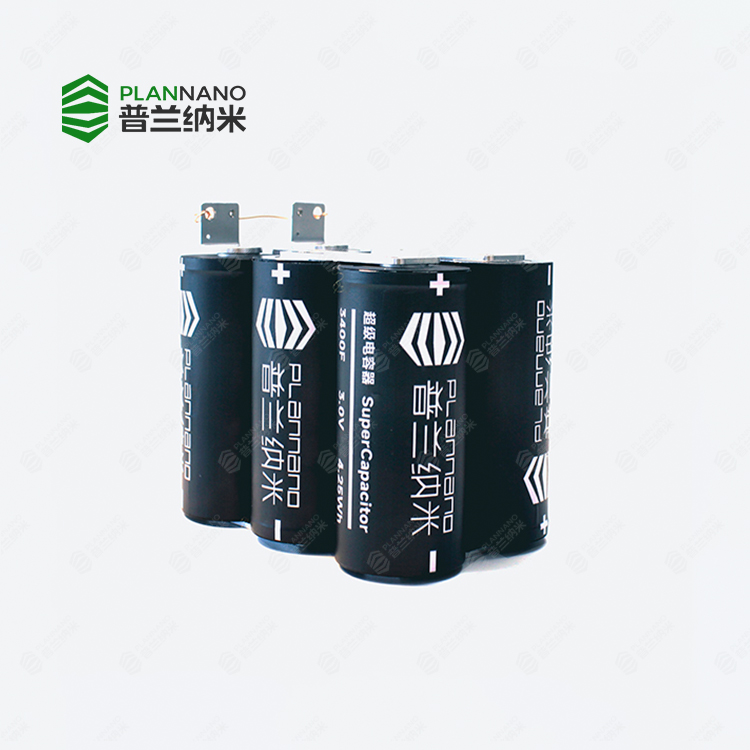

18V566F
18V566F
產品優勢
 | 高功率、低內阻和長使用壽命; |  | 長壽命，大于100萬次； |
 | 較傳統電容器，能量密度超出10%以上； |  | 在高溫高濕條件下，直流壽命大于1500小時； |
規格參數
| 項目 | PLMC0566C0-0018R0C | |
| 電氣特性 | ||
| 容量 | 標稱容量C | 566F |
| 標稱容量公差 | 0%~+10% | |
| 電壓 | 標稱電壓VR | 18V DC |
| 浪涌電壓VS | 18.9V DC | |
| 內阻ESR | 等效串聯內阻ESR | ≤1.9mΩ |
| 電流 | 最大連續電流IMCC(?T=15℃) | 145A |
| 最大連續電流IMCC(?T=40℃) | 238A | |
| 最大峰值電流(1s)Imax | 2917A | |
| 短路電流IS | 12500A | |
| 漏電流IL | 12mA | |
| 自放電 | 自放電率 | ≥80%*VR |

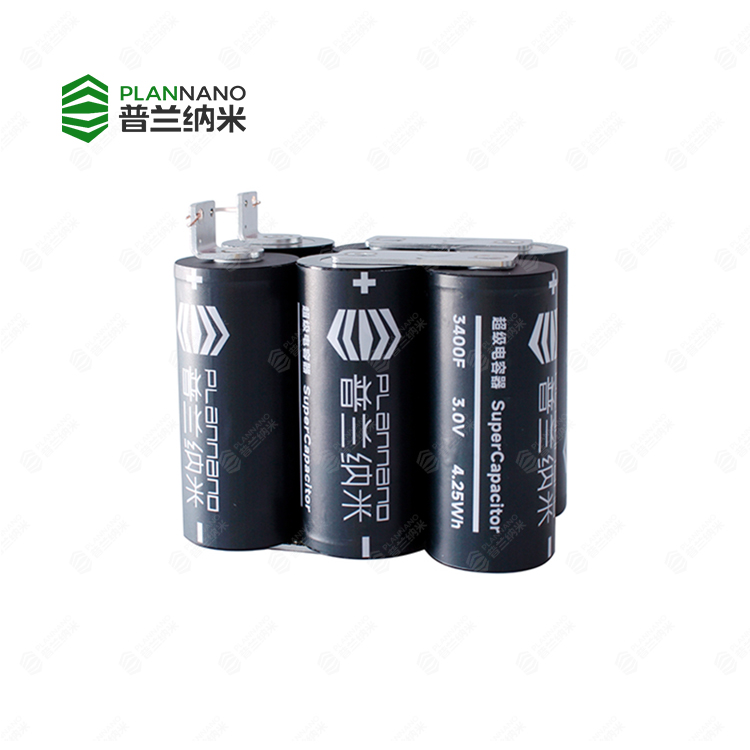

| 單體 | 單體規格 | 3.0V 3400F |
| 單體最大存儲能量E | 4.25Wh | |

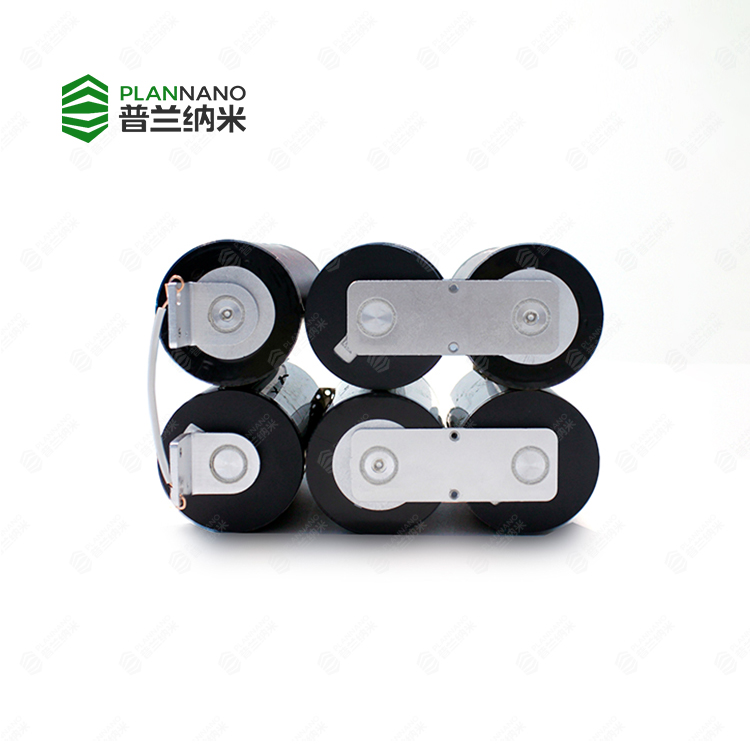

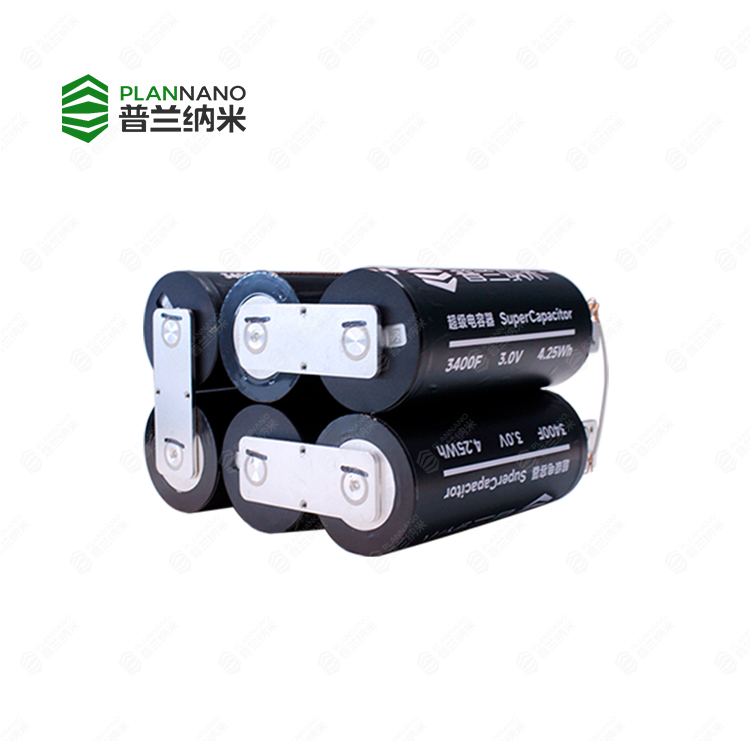

| 模組配置 | 1并6串 | |
| 能量 | 最大儲存能量E | 25.5Wh |
| 質量能量密度Ed | 8.2Wh/kg | |
| 功率 | 最大功率密度Pmax | 19666W/kg |
| 可用功率密度Pd | 9440W/kg | |
| 溫度特性 | ||
| 溫度 | 工作溫度范圍 | -40~+65℃ |
| 儲存溫度范圍 | -40~+70℃ | |
| 熱阻 RTH | 0.48K/W | |
| 熱熔 CTH | 5000J/K | |
| 壽命特性 | ||
| 耐久性 | 65℃標稱電壓下，工作1500小時后 | |
| 容量變化 (相對標稱容量下降百分比) | ≤20% | |
| 內阻變化 (相對最大初始值增加百分比) | ≤100% | |
| 直流壽命 | 25℃標稱電壓下 | |
| 預期壽命 | 10年 | |
| 容量變化 (相對標稱容量下降百分比) | ≤20% | |
| 內阻變化 (相對最大初始值增加百分比) | ≤100% | |
| 循環壽命 | 25℃恒電流下標稱電壓到半標稱電壓之間循環 | |
| 循環壽命 | 1,000,000 cycles | |
| 容量變化 (相對標稱容量下降百分比) | ≤20% | |
| 內阻變化 (相對最大初始值增加百分比) | ≤100% | |
| 存儲壽命 | 25℃環境下，未充電未拆封狀態下保存壽命 | 4年 |
| 安全和物理特性 | ||
| 絕緣電阻 1000V DC絕緣電阻 | ≥200MΩ | |
| 耐電壓 2500V DC耐電壓 | ≤10mA | |
| 防護等級 | IP65 | |
| 振動 | GB/T 11287-2000 IEC 255-21-1 | |
| 沖擊 | GB/T 14537-1993 IEC 255-21-2 | |
| 散熱 | 空氣自然對流 | |
* 所有產品均可根據客戶需求進行定制
|
